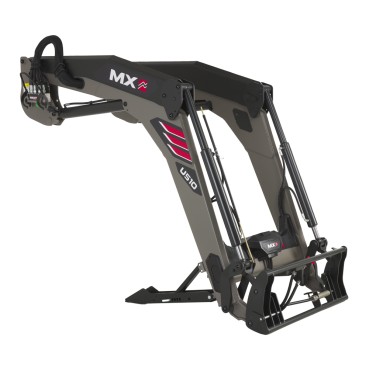

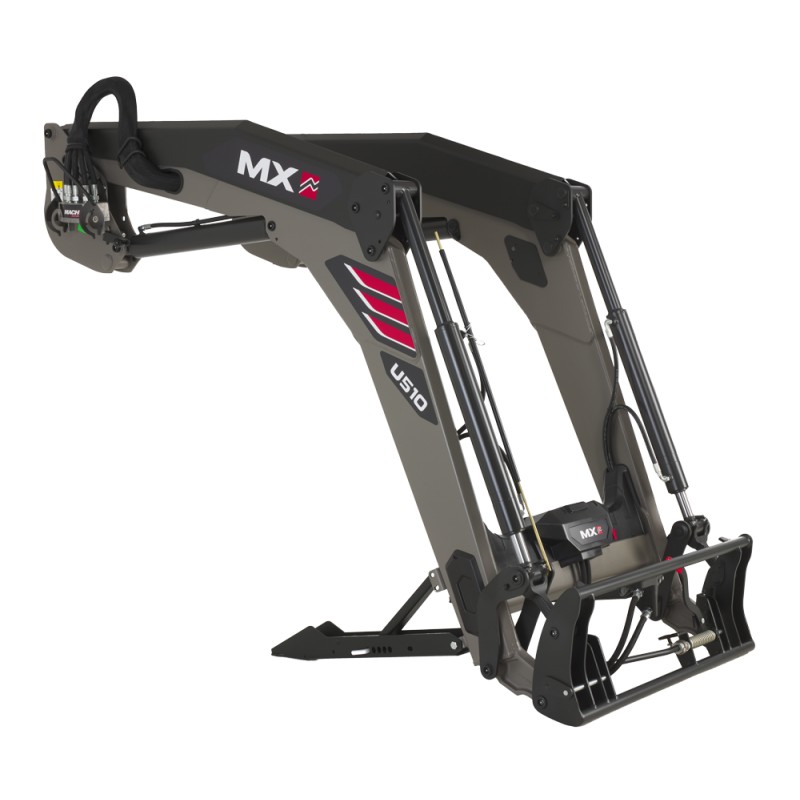

La gamme U500 series comporte 16 modèles avec ou sans parallélogramme. Elle convient pour des chargeurs dont l'utilisation ne dépasse pas les 400h par an.
Ce produit n'est plus en stock
Attention : dernières pièces disponibles !
Date de disponibilité:
Les chargeurs U500 sont équipés en série de :
Ils peuvent être équipées en option de :
Différents type de commande sont disponible pour cette gamme :
| Caractéristiques | U503 | U504 | U505 | U506 | U506+ | U507 | U508 | U508+ | U509 | U510 | U510+ | U511 | U512 | U512+ | U514 | U514+ |
| Parallélogramme | non | oui | non | oui | oui | non | oui | oui | non | oui | oui | non | oui | oui | oui | oui |
| Puissance requise (cv) | 40-100 | 40-100 | 50-120 | 50-120 | 50-120 | 80-130 | 80-130 | 80-130 | 90-180 | 90-180 | 90-180 | 110-230 | 110-230 | 110-230 | 120-260 | 120-260 |
| Hauteur de levée | ||||||||||||||||
| Hauteur de levée à l'axe de rotation de l'outil (m) | 3.50 | 3.50 | 3.70 | 3.70 | 3.70 | 3.85 | 3.85 | 3.85 | 4 | 4 | 4 | 4.20 | 4.20 | 4.20 | 4.50 | 4.50 |
| Hauteur maxi sous benne horizontale (m) | 3.25 | 3.25 | 3.45 | 3.45 | 3.45 | 3.60 | 3.60 | 3.60 | 3.75 | 3.75 | 3.75 | 3.95 | 3.95 | 3.95 | 4.25 | 4.25 |
| Hauteur maxi sous benne déversée (m) | 2.70 | 2.70 | 2.90 | 2.90 | 2.90 | 3.05 | 3.05 | 3.05 | 3.20 | 3.20 | 3.20 | 3.40 | 3.40 | 3.40 | 3.70 | 3.70 |
| Angles de travail | ||||||||||||||||
| Angle de déversement à hauteur maxi | 50° | 50° | 52° | 52° | 52° | 52° | 52° | 52° | 52° | 52° | 52° | 50° | 51° | 51° | 50° | 50° |
| Angle de cavage au sol | 47° | |||||||||||||||
| Profondeur de fouille (m) | 0.20 | |||||||||||||||
| Force d'arrachement à l'axe de rotation des outils (kg) | 1820 | 1790 | 2390 | 1860 | 2360 | 2740 | 2320 | 2700 | 2620 | 2570 | 2970 | 2410 | 2370 | 2750 | 2700 | 3120 |
| Capacité à l'axe de rotation de l'outil sur toute la hauteur (kg) | 1620 | 1600 | 2180 | 1700 | 2160 | 2410 | 2050 | 2380 | 2310 | 2280 | 2630 | 2170 | 2140 | 2470 | 2360 | 2720 |
| Charge utile à 800mm de l'axe de rotation de l'outil (kg) | ||||||||||||||||
| Au sol | 1100 | 1350 | 1535 | 1390 | 1815 | 1800 | 1785 | 2115 | 1725 | 2015 | 2355 | 1620 | 1880 | 2235 | 2180 | 2555 |
| A 2m du sol | 1035 | 1365 | 1485 | 1430 | 1865 | 1700 | 1785 | 2115 | 1640 | 2015 | 2355 | 1555 | 1890 | 2200 | 2150 | 2515 |
| A 3m du sol | 965 | 1365 | 1405 | 1430 | 1865 | 1600 | 1785 | 2110 | 1550 | 2010 | 2325 | 1480 | 1880 | 2200 | 2125 | 2490 |
| A hauteur maxi | 940 | 1365 | 1370 | 1430 | 1865 | 1535 | 1785 | 2100 | 1490 | 1985 | 2275 | 1430 | 1880 | 2200 | 2090 | 2490 |
| Temps de levage (s) | 3.1 | 3.1 | 4.3 | 3.5 | 4.3 | 5 | 4.3 | 5 | 5 | 5 | 5.7 | 5 | 5 | 5.7 | 6 | 6.8 |
| Temps de déversement (s) | 1.4 | 1.4 | 1.4 | 1.4 | 1.9 | 1.6 | 1.9 | 2.2 | 1.6 | 1.9 | 2.2 | 1.6 | 1.9 | 2.2 | 2.3 | 2.3 |
| Poids sans équipement (kg) | 438 | 493 | 463 | 533 | 540 | 486 | 561 | 570 | 527 | 614 | 618 | 553 | 671 | 675 | 726 | 728 |
